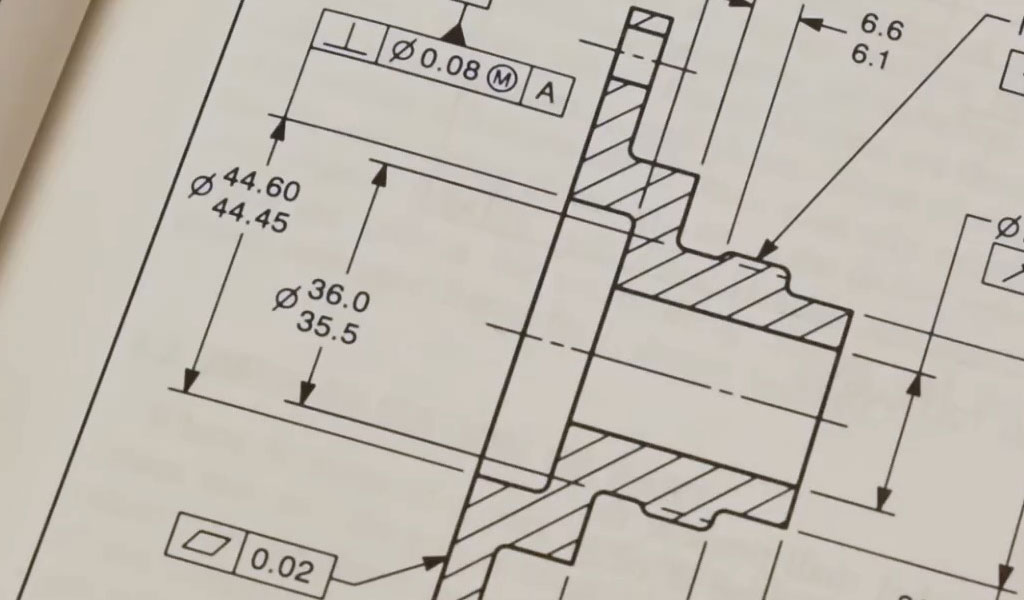

O debuxo técnico, a miúdo denominado debuxo de enxeñaría ou bosquexo, serve como a linguaxe universal de enxeñeiros, arquitectos, fabricantes e deseñadores. É un método preciso para comunicar visualmente ideas complexas, especificacións e instrucións para construír obxectos, sistemas ou estruturas. Nunha era dominada polas ferramentas dixitais e o deseño asistido por ordenador (CAD), a arte de crear un bo debuxo técnico segue sendo fundamental para a execución exitosa do proxecto, reducindo erros, minimizando custos e garantindo a claridade entre as partes interesadas. Este artigo explora as complexidades de como facer un bo debuxo técnico, inspirándose en contextos históricos, prácticas modernas e estándares da industria. Tanto se es un debuxante novato que debuxa a man como se es un profesional experimentado que usa software avanzado, os principios descritos aquí enfatizan a precisión, a lexibilidade e a eficiencia. Ao incorporar as mellores prácticas, ferramentas, técnicas e análises comparativas, esta guía completa ten como obxectivo dotar aos lectores dos coñecementos para producir debuxos que non só cumpran os requisitos funcionais, senón que tamén superen a proba do escrutinio profesional. As seguintes seccións afondan no tema sistematicamente, proporcionando explicacións detalladas, exemplos e táboas para unha mellor comprensión.

Os debuxos técnicos evolucionaron desde antigos bosquexos en papiro ata sofisticados modelos dixitais, pero o obxectivo principal permanece inalterado: transmitir a información sen ambigüidades. Un bo debuxo técnico non é simplemente unha ilustración, senón un plano para a acción, onde cada liña, dimensión e símbolo ten peso. Antes de embarcarse no proceso de creación, é esencial comprender que o debuxo técnico require disciplina: precisión na medición, coherencia na notación e previsión na presentación. Este artigo adopta unha abordaxe ao estilo da Wikipedia, presentando a información de forma neutral e factual, con títulos de sección periódicos para organizar o contido de forma científica. As subseccións introdúcense con texto explicativo para proporcionar contexto, garantindo un fluxo lóxico. Inclúense táboas para comparacións, como entre ferramentas tradicionais e modernas ou varios métodos de proxección, para facilitar unha referencia rápida e unha análise máis profunda.

Introdución ao debuxo técnico

A base de calquera bo debuxo técnico reside no seu propósito: documentar e comunicar a intención do deseño de forma clara e eficiente. A diferenza dos debuxos artísticos, que priorizan a estética e a interpretación, os debuxos técnicos adhírense a convencións estritas para eliminar a ambigüidade. Úsanse en campos como a enxeñaría mecánica, a arquitectura, o deseño eléctrico e a fabricación para especificar dimensións, materiais, tolerancias e instrucións de montaxe. Un debuxo ben executado pode evitar erros custosos durante a produción, como pezas desalineadas ou escalas incorrectas, e serve como rexistro legal en patentes ou contratos.

Na práctica, a creación dun bo debuxo técnico comeza coa definición do alcance: que se debe comunicar e a quen. Por exemplo, un maquinista require tolerancias detalladas, mentres que un arquitecto pode centrarse nas relacións espaciais. O proceso implica seleccionar vistas, escalas e símbolos axeitados, todo mentres se garante que o debuxo sexa lexible e escalable. Segundo as mellores prácticas de enxeñaría, a claridade é primordial; os debuxos superpoboados provocan erros, mentres que os escasos omiten detalles críticos. Esta introdución prepara o escenario para explorar os desenvolvementos históricos, xa que a comprensión da evolución do debuxo técnico inflúe nos métodos modernos.

Historia do debuxo técnico

Antes de afondar en técnicas específicas, é fundamental apreciar o contexto histórico, que revela como o debuxo técnico pasou de bosquexos rudimentarios a prácticas estandarizadas. As orixes do debuxo técnico remóntanse ás civilizacións antigas, onde os exipcios usaban planos a escala para as pirámides arredor do ano 3000 a. C., empregando cuadrículas para a proporción. Do mesmo xeito, os enxeñeiros romanos como Vitruvio documentaron os deseños arquitectónicos en tratados, facendo fincapé na simetría e a medición.

O Renacemento marcou un avance fundamental coa invención do debuxo en perspectiva por Filippo Brunelleschi a principios do século XV, que permitiu representacións tridimensionais realistas en superficies bidimensionais. Nesta época, Leonardo da Vinci realizou os seus intrincados bosquexos mecánicos, mesturando arte e enxeñaría. A Revolución Industrial do século XVIII formalizou o debuxo técnico, co desenvolvemento da xeometría descritiva por parte de Gaspard Monge en 15, que proporcionou unha base matemática para as proxeccións ortográficas. No século XIX, xurdiron planos estandarizados, utilizando tinguidura azul de Prusia para as reproducións.

O século XX introduciu o debuxo asistido por ordenador, con Sketchpad de Ivan Sutherland en 20 como pioneiro nos sistemas CAD interactivos. Hoxe en día, dominan os programas como AutoCAD e SolidWorks, que permiten iteracións rápidas e modelado en 1963D. Esta progresión histórica subliña a importancia da precisión, un tema que se reflicte en normas contemporáneas como a ISO 3, que codifica símbolos e deseños. Comprender esta evolución axuda aos debuxantes modernos a comprender por que persisten certas convencións, como os tipos de liña.

Evolución dos estándares no debuxo técnico

Os avances históricos sentaron as bases para as normas que garanten a interoperabilidade. Antes da estandarización, os debuxos variaban segundo a rexión, o que xeraba confusión no comercio internacional. A creación da Organización Internacional de Normalización (ISO) en 1947 unificou as prácticas, coa ISO 128 definindo os principios xerais para os debuxos técnicos. Nos Estados Unidos, o Instituto Nacional de Normas Americano (ANSI) desenvolveu a norma ASME Y14.5 para a dimensionamento e tolerancia xeométrica (GD&T), publicada por primeira vez en 1949 e actualizada regularmente.

Estas normas evolucionaron para dar cabida ás ferramentas dixitais; por exemplo, a norma ISO 16792 aborda as prácticas de datos de definición de produtos dixitais. Un fito clave foi o cambio das normas manuais ás CAD na década de 1980, o que reduciu os erros ata nun 50 % na fabricación. Hoxe en día, as normas fan fincapé na sustentabilidade, incorporando anotacións para materiais respectuosos co medio ambiente. Esta subsección destaca como a historia inflúe nas mellores prácticas actuais, o que leva ao desenvolvemento de ferramentas.

Ferramentas e materiais para o debuxo técnico

Seleccionar as ferramentas axeitadas é o primeiro paso para crear un bo debuxo técnico, xa que inflúen directamente na precisión e na eficiencia. As ferramentas manuais tradicionais proporcionan retroalimentación táctil, ideal para principiantes, mentres que as ferramentas dixitais ofrecen precisión e velocidade para profesionais. Os materiais como o papel ou os ficheiros dixitais deben escollerse en función da finalidade do debuxo: papel de arquivo para almacenamento a longo prazo ou formatos vectoriais para maior escalabilidade.

As ferramentas habituais inclúen lapis para debuxar, gomas para correccións e regras para liñas rectas. Para o debuxo manual, unha pizarra e unha escuadra en T garanten o paralelismo. As alternativas dixitais, como as tabletas con punteiros, serven de ponte. A elección entre o manual e o dixital adoita depender da complexidade do proxecto; os debuxos sinxelos poden ser suficientes con papel, pero os deseños complexos requiren software CAD.

Ferramentas manuais tradicionais

As ferramentas manuais constitúen a base do debuxo técnico, xa que ofrecen prezos accesibles e portabilidade. Unha mesa de debuxo, angulada para maior comodidade, combinada cunha escuadra en T, permite trazar liñas horizontais, mentres que as escuadras crean ángulos como 30°, 45° ou 60°. Os compás debuxan círculos e arcos, esenciais para as construcións xeométricas, e as curvas francesas manexan formas irregulares.

Os lapis varían desde duros (graos H) para liñas claras ata brandos (graos B) para contornos rechamantes. Os bolígrafos de tinta, como os bolígrafos técnicos con tamaños de punta de 0.1 mm a 2.0 mm, proporcionan liñas permanentes. As gomas de borrar, os patróns de protección e os pinceis para quitar o po manteñen a limpeza. Estas ferramentas, aínda que requiren moito traballo, ensinan habilidades fundamentais como a coordinación ollo-man.

Comparación de ferramentas manuais

Para axudar na selección, considere esta táboa que compara ferramentas manuais comúns:

Esta táboa ilustra as vantaxes e desvantaxes, como a precisión fronte á facilidade de uso. As ferramentas manuais son ideais para entornos educativos, pero menos eficientes para as revisións en comparación coas súas contrapartes dixitais.

Ferramentas e software dixitais

As ferramentas dixitais revolucionan o debuxo técnico ao permitir edicións rápidas e visualizacións en 3D. O software CAD como AutoCAD permite o debuxo en 2D con capas para a organización, mentres que os programas 3D como SolidWorks simulan ensamblaxes. O hardware inclúe tabletas gráficas (por exemplo, Wacom Intuos) para unha entrada natural e monitores de alta resolución para detalles.

As ferramentas baseadas na nube, como Onshape, facilitan a colaboración, permitindo o uso compartido en tempo real. Entre as mellores prácticas inclúense o uso de modelos para garantir a coherencia e a exportación a PDF para unha visualización universal. As ferramentas dixitais reducen o desperdicio de material e permiten o deseño paramétrico, no que cambiar unha dimensión actualiza todo o modelo.

Comparación de software CAD

Para a toma de decisións, aquí tes unha táboa detallada que compara o software CAD máis popular:

Esta comparación destaca factores como o custo e a usabilidade, o que axuda na selección de ferramentas segundo as necesidades do proxecto. As ferramentas dixitais destacan en proxectos complexos, pero requiren formación para maximizar os beneficios.

Principios básicos do debuxo técnico

Os principios guían a creación de debuxos eficaces, garantindo que sexan precisos, completos e fáciles de interpretar. Os principios clave inclúen a proxección ortográfica para a representación multivista, as acotacións para a especificación de tamaño e a tolerancia para as variacións permitidas. A escala é fundamental; os debuxos deben ser proporcionais, a miúdo a 1:1 para os detalles ou reducidos para obxectos grandes.

Os tipos de liña transmiten significado: continua para bordos visibles, discontinua para características ocultas e liñas centrais para simetría. Os símbolos estandarizan a comunicación, como as frechas para as dimensións ou os trazados para as seccións. O cumprimento destes principios evita a malinterpretación, como se ve na fabricación, onde as liñas incorrectas poden levar a pezas defectuosas.

Métodos de proxección

Os métodos de proxección representan obxectos 3D en 2D, sendo o ortográfico o máis común para a precisión técnica. Na proxección ortográfica, as vistas proxéctanse perpendicularmente, mostrando a parte frontal, superior e lateral sen distorsión. As convencións do primeiro ángulo (europeo) e do terceiro ángulo (americano) difiren na colocación da vista.

A proxección isométrica ofrece unha vista similar á 3D en ángulos de 30°, útil para a visualización pero non para medicións precisas. A proxección en perspectiva engade realismo pero é menos común nos debuxos técnicos debido á distorsión.

Táboa de comparación de métodos de proxección

Esta táboa compara métodos, mostrando a superioridade da precisión ortográfica. Escolle segundo o propósito do debuxo: precisión técnica ou atractivo visual.

Tipos de liña e convencións

As liñas son os elementos básicos dos debuxos técnicos, e cada tipo cumpre unha función específica para mellorar a claridade. As liñas visibles son grosas e continuas, e representan bordos á vista directa. As liñas ocultas, discontinuas e máis finas, indican características ocultas. As liñas centrais, alternando discontinuas longas e curtas, denotan eixes de simetría ou centros de buratos.

As liñas de dimensión son finas con frechas, as liñas de extensión conectan as características coas dimensións e as liñas de sección (tramas) enchen as áreas de corte. A consistencia no grosor da liña (0.7 mm para os contornos e 0.3 mm para as dimensións) mellora a lexibilidade. Convencións como estas, estandarizadas pola ISO, garanten unha comprensión universal.

Técnicas para crear bos debuxos técnicos

As técnicas transforman os principios en práctica, centrándose en procesos paso a paso para obter un resultado de alta calidade. Comeza con bosquexos preliminares para conceptualizar e logo refínao con medidas precisas. Usa cuadrículas ou pautas para o aliñamento e superpón a información loxicamente: primeiro a xeometría e ao final as dimensións. Para obter bos debuxos, prioriza a pulcritude; as manchas ou as liñas inconsistentes prexudican o profesionalismo.

Nas técnicas dixitais, utilízanse axustes e restricións para obter precisión. As técnicas manuais fan fincapé na estabilidade das mans e no manexo axeitado das ferramentas. As técnicas avanzadas inclúen GD&T para tolerancias complexas e vistas explosionadas para conxuntos.

Proceso de debuxo paso a paso

O proceso comeza coa preparación: recompilar referencias, seleccionar a escala e escoller as vistas. Debuxar lixeiramente e logo escurecer os contornos. Engadir dimensións, tolerancias e notas, asegurándose de que non haxa solapamentos. Revisar se hai erros, quizais usando listas de verificación para comprobar que estean completos.

Por exemplo, nos debuxos de mecanizado, inclúe vistas isométricas para o contexto e vistas en sección para os compoñentes internos. Itera en función dos comentarios, xa que as revisións son habituais nos ciclos de deseño.

Mellores prácticas para o dimensionamento

A acotación require colocar os números con claridade, evitando a redundancia. Emprega un aliñamento unidireccional para a lexibilidade e as dimensións en cadea para as secuencias. As tolerancias especifican variacións, como ±0.01 mm para pezas de precisión. Evita acotar liñas ocultas a menos que sexa necesario.

Evitando erros comúns

Entre os erros habituais inclúense o sobredimensionamento, que pode provocar conflitos, ou unha mala elección da escala, que distorsiona as proporcións. Usa listas de verificación: verifica que as vistas se aliñen, que as liñas sexan coherentes e que os símbolos sexan estándar. Os erros dixitais, como a mala xestión das capas, pódense mitigar con modelos.

Normas e convencións en debuxo técnico

As normas proporcionan un marco para a coherencia, con ISO e ASME á cabeza a nivel mundial. As convencións abarcan os cadros de títulos, que inclúen o nome da peza, o material, a escala e as revisións. Os símbolos GD&T controlan a forma, a orientación e a localización, o que reduce a ambigüidade.

Existen convencións específicas da industria; os debuxos mecánicos salientan as tolerancias, mentres que os arquitectónicos céntranse nas seccións. O cumprimento garante que os debuxos sexan fabricables e legalmente correctos.

Comparación de estándares internacionais

Os estándares varían segundo a rexión, pero converxen nos elementos básicos. Aquí tes unha táboa:

Esta comparación axuda na selección de estándares para proxectos internacionais.

Temas avanzados de debuxo técnico

Os temas avanzados amplían as habilidades básicas, incluíndo a modelización 3D para simulacións e BIM para a modelización de información de edificios. O deseño paramétrico permite axustes dinámicos e a integración de realidade virtual permite revisións inmersivas.

En canto á sustentabilidade, os debuxos agora inclúen notas do ciclo de vida. O deseño asistido por IA predí erros, o que mellora a eficiencia.

Dimensionamento e tolerancia xeométricas (GD&T)

GD&T usa símbolos para definir variacións permitidas, como planitude ou paralelismo. Substitúe a tolerancia tradicional para pezas complexas, garantindo o axuste e a función. Os datos establecen marcos de referencia, fundamentais para a montaxe.

Táboa de símbolos GD&T

Esta táboa resume os símbolos comúns para unha referencia rápida.

Aplicacións e casos prácticos

Os debuxos técnicos aplícanse a diversos campos. Na automoción, especifican os compoñentes do motor; na aeroespacial, os perfís aerodinámicos. Os estudos de caso, como o deseño baseado en CAD do Boeing 787, mostran como os bos debuxos reducen o tempo de desenvolvemento nun 30 %.

Estudo de caso: Construción de pontes

No proxecto da Ponte do Milenio, as seccións detalladas evitaron problemas de vibracións despois da construción mediante debuxos iterativos.

Conclusión

Dominar o debuxo técnico require combinar arte, ciencia e práctica. Seguindo as pautas que se presentan aquí (desde ferramentas ata estándares), podes crear debuxos que non só sexan bos senón tamén exemplares, fomentando a innovación e a precisión no teu campo. A aprendizaxe continua, a través de cursos ou actualizacións de software, mantén as habilidades afiadas.
